Bästa Mppt Charger Controller

Design

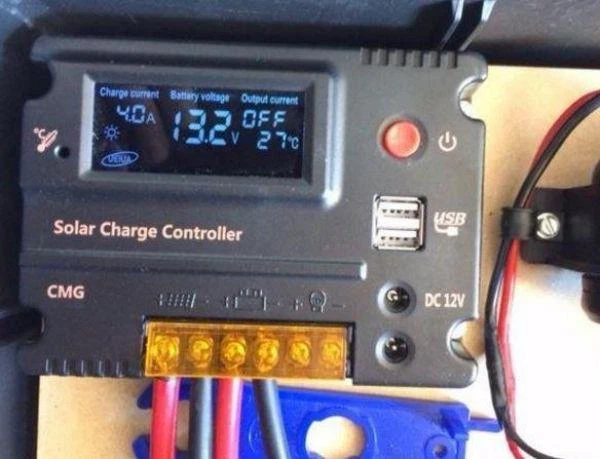

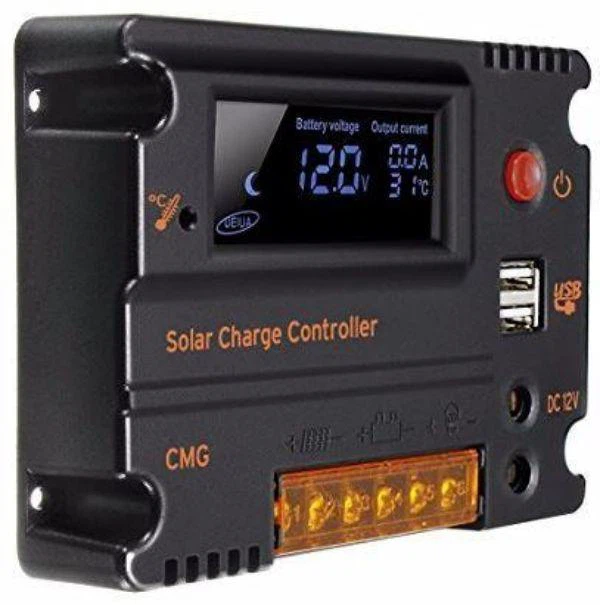

GHB 20A Intelligent Charge Controller kommer i ett elegant svart fodral som kommer att se bra ut i alla system. Fokuspunkten i designen är den stora LCD-skärmen. Detta är en inverterad stilskärm som bidrar till det eleganta utseendet. Medan dina batterier laddas visar den dig laddningsströmmen så att du kan förstå hur mycket ström dina paneler producerar. Den visar också spänningen på dina batterier, vilket ger dig en indikation på hur lång batteritid du har kvar.

En av våra favoritfunktioner hos denna kontroller är möjligheten att se utströmmen. Du kan ansluta flera DC-enheter till laddningsregulatorn och få snabb information för att se hur mycket ström de drar från ditt system.

Alla elektriska terminaler är täckta med en gul uppfällbar panel. Detta håller dina anslutningar synliga, men skyddar dem från att kortslutas. På höger sida av din kontroller hittar du två DC-utgångar och två USB-portar. Dessa kan användas för att ladda dina telefoner eller andra elektroniska enheter, vilket ger en 5V 1A-utgång.



Kapacitet

Denna 20A laddningsregulator har en maximal ineffekt på 240 watt. Det är bra att lämna lite takhöjd, så vi skulle inte rekommendera att ansluta den här kontrollern direkt till 240 watts solpaneler. Vi rekommenderar en gräns på 200W. Som sagt, det är väldigt effektivt. Även om du har ett system på 100 watt eller mindre, fungerar kontrollern fortfarande efter behov med minimal förlust.

Ett område där styrenheten är lite begränsad är utgångskapaciteten. Du kan inte ansluta mer än 20A belastning till "last"-anslutningarna. Men det finns ingen anledning till varför du inte kunde ansluta dessa föremål till batteriet. Om du vill köra krävande belastningar som en kaffebryggare, kylskåp eller en växelriktare över 250 watt, kan du inte använda belastningsterminalerna på denna styrenhet. Ditt system kommer fortfarande att fungera som vanligt, du kommer bara inte att kunna se strömförbrukningen.

Regulatorn kan användas med både 12V och 24V system, men de måste matchas. Du kan inte ansluta en 12V-panel till en 24V-batteribank och vice versa.



Säkerhet

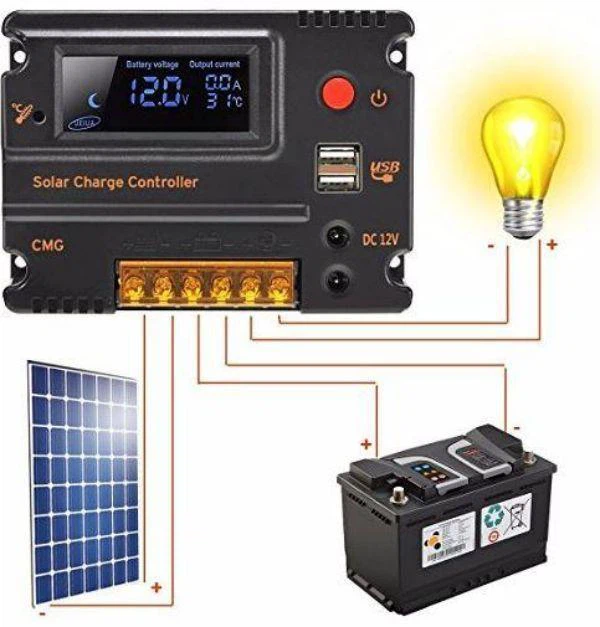

En av de främsta anledningarna till att vi gillar denna laddkontroll är säkerhetsfunktionerna. Överladdning av dina batterier kan skada dem (när det gäller ventilreglerade batterier) eller släppa ut explosiva och giftiga ångor (med översvämmade cellbatterier.) Denna styrenhet kommer att förhindra att batterierna överladdas. När de når 99 procent full kommer den att koppla bort solpanelerna. Det kan automatiskt upptäcka problem som en kortsluten solpanel eller överspänningstillstånd, vilket stänger av systemet för att förhindra fara.

Även om personlig säkerhet är ett minimum, finns det också flera säkerhetsfunktioner som förhindrar att din utrustning skadas. Denna styrenhet utför den korrekta trestegsladdningen som krävs av blybatterier. Den ger bulkladdning (upp till 80 procent av batterikapaciteten), flytladdning (de sista 20 procenten av kapaciteten) och en utjämningsladdning, som används för att balansera dina battericeller och förlänga livslängden. Om du köper batterier med garanti kommer garantin att ogiltigförklaras om du använder en laddningskontroll som inte har den här funktionen.



Effektivitet

GHB 20A är en PWM-laddningsregulator, som står för pulsbreddsmodulering. Under starkt solljus producerar dina solpaneler en mycket hög spänning. Denna styrenhet sänker spänningen korrekt för att nå den laddningsnivå som dina batterier kräver. Detta är inte den mest effektiva styrenheten på marknaden, men den är mer än tillräcklig för mindre system. Huvudfrågan är displayen. Den drar ungefär 0,5A vid 12V medan den körs. För ett 240 Amp Hour-system (typisk installation med två batterier) förlorar du cirka 5 procent av din dagliga kapacitet för att köra skärmen. För oss fann vi att möjligheten att veta hur mycket laddning vi hade kvar var en rättvis avvägning för en liten mängd ström. Men om du försöker pressa ut varenda droppe ström ur ditt system, är det inte den här vi rekommenderar.

Renogy Wanderer

Renogy har gjort sig ett namn som tillverkare av högkvalitativ solenergiutrustning. De var en av de första på konsumentmarknaden med det senaste partiet av högeffektiva monokristallina paneler, och konsumenterna vänder sig konsekvent till dem när de letar efter effektivitet.



Design

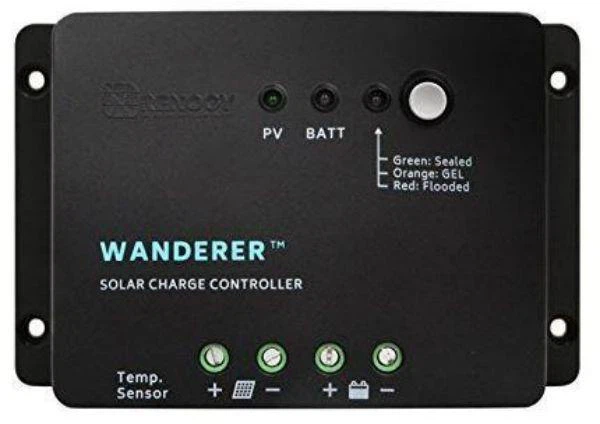

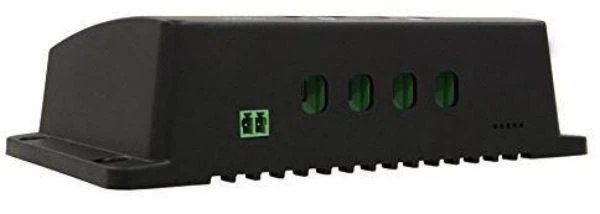

Wanderer har en enkel, modern design som kommer att se bra ut i alla system. Det svarta höljet är slätt och elegant, med lätt rundade kanter som kontrasterar mot de skarpa kanterna. Det finns tre LED-indikatorer längst upp. Den gröna lampan lyser för att indikera att dina solpaneler är påslagna, och den röda lampan lyser för att indikera att dina batterier laddas. Det är viktigt att notera att den här lampan bara lyser för att visa att batterierna laddas aktivt, inte att de har någon laddning. Om du ser solcellslampan men batterilampan är släckt vet du att batterierna är fulladdade.

Denna laddare har lite olika laddningsprofiler för olika typer av batterier. Genom att trycka på den vita knappen ändras den slutliga LED-färgen så att du vet att du har valt rätt profil. Lampan lyser grönt för slutna batterier, orange för gelcellsbatterier (agm) och rött för översvämmade cellbatterier.

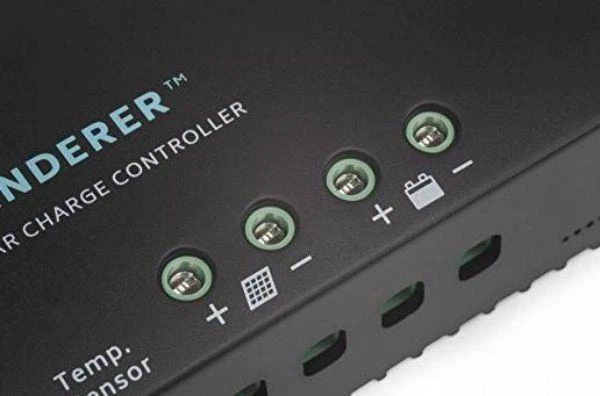

På basen har du fyra skruvterminaler för att göra dina anslutningar. Dessa terminaler kommer att acceptera 14 AWG-ledning, och det finns anslutning för både dina paneler och batterierna.



Kapacitet

Wanderer är klassad till 30A. Detta gör att du kan använda upp till 360 watt effekt för ett 12-voltssystem. Av säkerhetsskäl rekommenderar vi att du inte använder mer än 300 watt för att ge dig själv lite utrymme för de ljusa soliga dagarna.

Om du använder ett specialiserat batterisystem kommer du att kunna pressa ut lite mer kapacitet ur den här kontrollern. Både förseglade batterier och AMG-batterier stödjer något högre spänningar, vilket denna styrenhet stöder. Detta gör att du kan få full nominell batterikapacitet där andra kontroller inte skulle kunna dra fördel av detta system.



Säkerhet

Denna laddare är unik i den meningen att istället för en trestegs laddningscykel har den faktiskt en fyrastegs laddare. Under slutskedet av laddningen ger de flesta styrenheter en konsekvent spänning under de sista 20 procenten av laddningscykeln, eftersom detta är området där batterier kan skadas. Under idealiska förhållanden skulle dessa batterier dock startas vid en mycket hög ström, som faller av på ett linjärt sätt när spänningen ökar. Detta innebär att de sista 20 procenten av laddningen ofta tar 8 timmar eller mer. Denna styrenhet stöder denna linjära förskjutning i laddningsström, som Renogy kallar "boost"-cykeln. Detta innebär att kontrollern kan ladda dina batterier snabbare än 3-stegs laddare, utan att skada dina batterier eller orsaka att gaser släpps ut.

Det finns också en omfattande intern diagnostikkrets som kommer att förhindra att styrenheten fungerar om det finns ledningsproblem. Den kan kontrollera omvänd polaritet, så att oavsiktligt vända två ledningar runt kommer inte att orsaka problem. Den kan också upptäcka jordfel, som vanligtvis uppstår när en positiv ledning kommer i kontakt med något den inte borde vara.

Det skyddar också mot flera batterifel, inklusive överladdning, överurladdning och kortslutning.



Effektivitet

Liksom de flesta prisvärda laddningsregulatorer använder den här pulsbreddsmodulering för att reglera laddningsförhållandena. Så länge solpanelernas spänning är högre än batteriernas, kommer den att kunna ladda dem tillräckligt. Även om det finns väldigt få indikatorlampor på kontrollenhetens framsida, betyder det att det praktiskt taget inte blir någon strömförlust från att använda den. Om solpanelerna inte producerar ström, kommer inga lampor att lysa, vilket förhindrar att självurladdning uppstår.

En annan fördel för denna kontrollers effektivitet är stödet för negativ jordning. Detta är en typ av ledningar som är vanligast i biltillämpningar. Endast den positiva ledningen är ansluten till kretsen, medan den negativa ledningen är ansluten till en jordad jord eller fordonets chassi. Detta kan spara mycket pengar på kabeldragning, särskilt för längre körningar.

Sist men absolut inte minst stödjer denna laddningsregulator temperaturreglering. Om batterier inte redan var tillräckligt komplicerade, ändras deras laddnings- och urladdningskraftbehov tillsammans med temperaturen. När det är kallt har de lägre kapacitet. När det är varmt har de högre kapacitet. Denna regulator kommer att kompensera för temperaturen. Utan detta skulle det vara möjligt att överladda dina batterier under mycket kalla förhållanden. Regulatorn skulle läsa att batterierna är 80 procent fulla, när det i verkligheten är den maximala laddningen de kan hantera i de nuvarande miljöförhållandena. Den här styrenheten vet när det händer och stänger av strömmen vid lämplig tidpunkt.



Även om det här är den dyraste kontrollern på vår lista, är den upp till 30 procent effektivare än standardkontroller. Den har flera nyckelfunktioner som gör den till det främsta valet för alla som behöver ett system med hög kapacitet, eller förlitar sig på sitt solsystem för nödvändiga behov.

Design

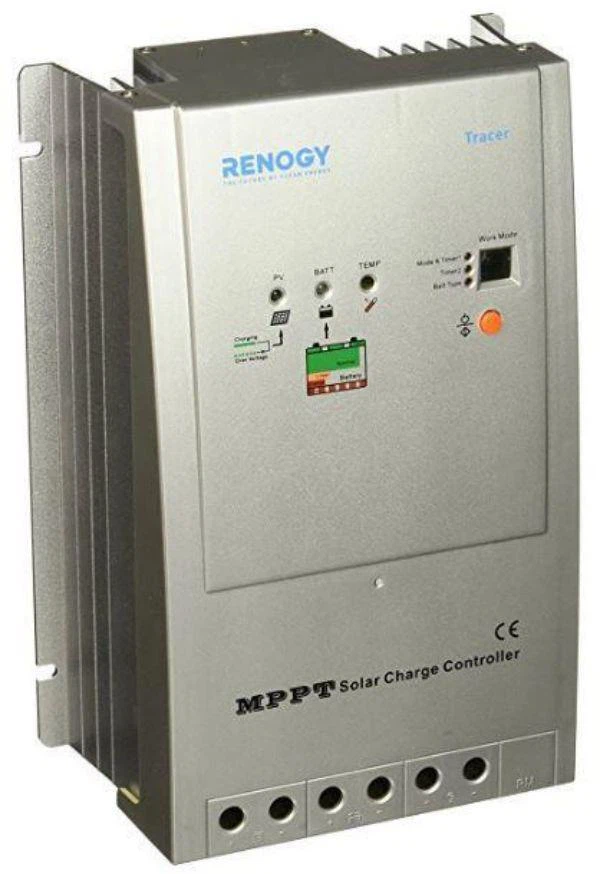

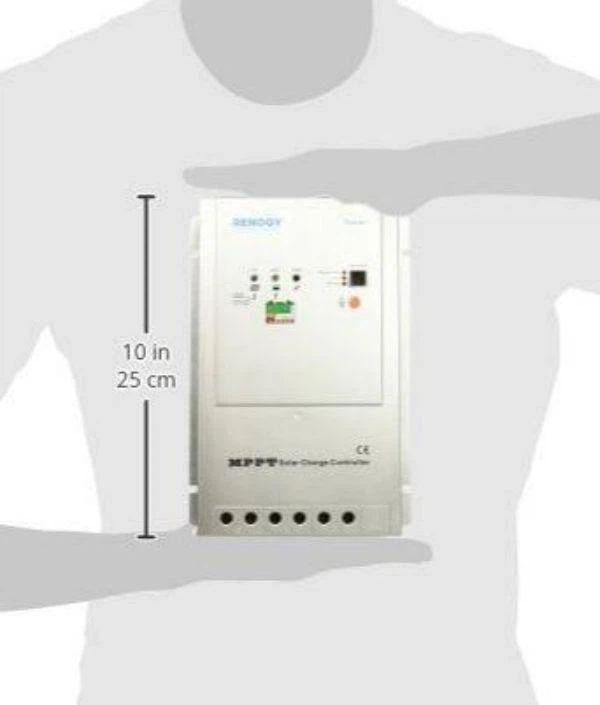

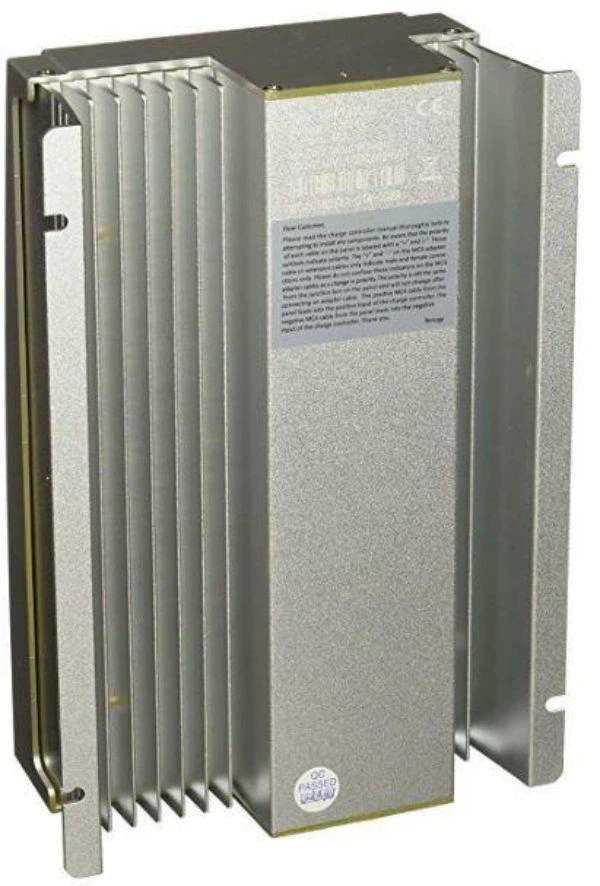

Renogy Tracer 4210 är mycket större än de andra vi har tittat på. Men vid närmare inspektion kommer du att inse att det mesta av utrymmet upptas av det bakmonterade kylsystemet. Denna styrenhets högpresterande teknologi kan inte bli för varm utan att minska effektiviteten, så kylflänsarna är en avgörande komponent.

Den är gjord av aluminium som är hållbart, lätt och attraktivt. Den känns mycket mer solid än plastkontrollerna, men måste monteras säkert. På framsidan finns det tre LED-indikatorer och en liten display. Indikatorerna visar att solpanelerna producerar ström, batteriets kondition och en templampa som indikerar att strömmen minskar på grund av extrema temperaturer.

LCD-displayen till höger visar vilket läge styrenheten arbetar i, timern och batteritypen. Detta är inte indikatorer du behöver hela tiden (de är främst användbara under installationen) men vi kommer snart att förklara varför den här funktionen är så viktig.

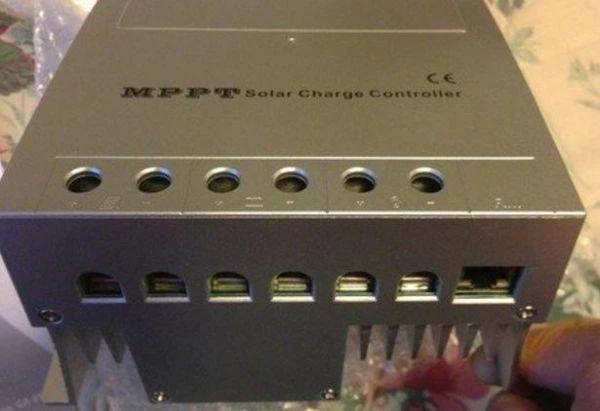

På undersidan har du tre uppsättningar terminaler. Detta för att ansluta solpanelerna, batteriet och din last. Det faktum att din last går genom regulatorn är viktigt. Vi har sett det en gång tidigare på GHB-kontrollern, men det är en mycket kraftfullare funktion här.





Kapacitet

Till skillnad från de PWM-kontroller vi redan har tittat på, använder denna modell MPPT-teknik. Det betyder att effektklassen är lite annorlunda än andra. Dess 40A-klassificering är för den maximala urladdningsströmmen till en 12V batteribank. Det betyder att du kan ansluta 400W solenergi med ett 12V batterisystem eller 800W solenergi med ett 24V system. Men dessa paneler behöver inte matchas. De går faktiskt inte att matcha. Om du laddar en 12V batteribank måste du ha minst 24V eller högre från ditt solsystem. Du kan ansluta två 12V-paneler i serie, eller så kan du använda en enda 24V-panel. Tro det eller ej, du kan ansluta nästan hur många du vill. Denna styrenhet accepterar upp till 100V ingång.

Vad den gör är att ta denna extremt höga spänning och trappa ner den till lämplig laddningsspänning. Detta ger dig mycket mer flexibilitet i hur du designar ditt system. Vill du lägga till ytterligare en panel senare? Inga problem! Släng bara upp det där. Vill du köra tre paneler? Perfekt. Mixa och matcha spänningar? Så länge du håller dig under 100V är du bra att gå.



Säkerhet

Säkerhetsfunktionerna i denna kontroller är ganska standard. Det finns en integrerad förmåga att skydda mot överspänning, vilket gör att du kan gå ända upp till toppen av dess 40A-kapacitet. Det kommer också att förhindra att dina batterier över- och överladdas. Dessutom kan det också förhindra att du drar för mycket ström genom lasten, vilket kan skada dina ledningar eller batterier.

Kommer du ihåg den LCD-skärmen vi nämnde tidigare? En av dessa indikatorer inkluderar en timer. Du kanske undrar vad detta är till för. Låt oss säga att dina batterier har nått 100 procents laddning. Regulatorn kopplar sedan bort solpanelerna. Men om batterierna används kommer din laddningshastighet snabbt att sjunka till 99 procent. Kontrollenheten skulle sedan öppnas och fullborda laddningen på mindre än en minut. Detta kan skapa en cykel där laddaren fortsätter att slås på och av, vilket minskar dess livslängd. Timern förhindrar att styrenheten slås på i 30 minuter efter att batterierna har laddats. Detta hjälper den att hålla länge och förhindrar spänningsspikar som kan skada utrustningen.





Effektivitet

MPPT står för Maximum Power Point Tracking. Detta är det mest effektiva sättet att hitta jämvikt mellan batteriernas önskade laddningsspänning och solpanelernas idealiska effekt. Du kommer ihåg att vi nämnde att PWM-kontroller "trappar ner" strömmen till rätt mängd. Detta är en förlustprocess. En del av strömmen går förlorad till styrenhetens interna motstånd. Vid varje given tidpunkt kan upp till 30 procent av strömmen gå förlorad. MPPT-styrenheter kan faktiskt omvandla effekten till önskad utgång. Detta har 97 procent konverteringseffektivitet.

Men konvertering är inte den enda gången den här styrenheten är mer effektiv. Det finns tillfällen då en 12V-panel producerar mindre än 12V. Detta är vanligtvis under morgonen eller kvällen när ljuset är svagt. Med en PWM-kontroller blir det omöjligt för batterierna att laddas eftersom spänningen inte kan ökas. Men du kommer ihåg att den här kontrollern kräver minst 24V ingång. På grund av den högre spänningen kommer även den minsta mängd solljus att användas för att ladda dina batterier. Detta resulterar i 99 procents spårningseffektivitet, vilket innebär att endast 1 procent av det totala dagsljuset kommer att vara oanvändbart.



Vilken du väljer beror på storleken på ditt solsystem och hur mycket ledig kapacitet du har. Om du har 400 watt solenergi, eller om du arbetar med mycket snäva marginaler där elektriciteten är högst, är Renogy Tracer 4210 väl värt pengarna. Du kommer att få uppemot 30 procent mer laddning från dina solpaneler varje dag, vilket säkerställer att dina batterier laddas på varje natt. Denna laddningskontroll är idealisk för användning i ett hemsystem där du kommer att köra ett kylskåp, mikrovågsugn, värmare eller annan krävande utrustning.

För mindre system, som de som används för att driva en brunnspump eller installerade i en husbil, rekommenderar vi GHB 20A Intelligent Charge Controller. Den här kontrollern har en display som vi tyckte var otroligt praktisk. Du vet alltid exakt hur laddade dina batterier är, och du kan ladda dina telefoner direkt från handkontrollen. Om du laddar liten elektronik rekommenderar vi att du lägger till en 20,000 mAh Power Bank. Dessa kan laddas från de inbyggda kontrollerna, vilket ger dig lite extra juice för de USB-drivna enheterna.

Om du är mer bekymrad över effektivitet, är Renogy Wanderer ett bra alternativ på vägen. Denna laddningsregulator stöder upp till 300 watt solenergi och använder väldigt lite standbyström.

Oavsett vilket alternativ du väljer, kommer du att vara glad att du valde en högkvalitativ solcellsladdningsregulator framför en ekonomimodell. Dessa kontroller är inte mycket dyrare än sina billigare motsvarigheter, men kan spara tusentals i onödiga paneler och urladdade batterier.
