Solpanelskontroll 12v Beskrivning

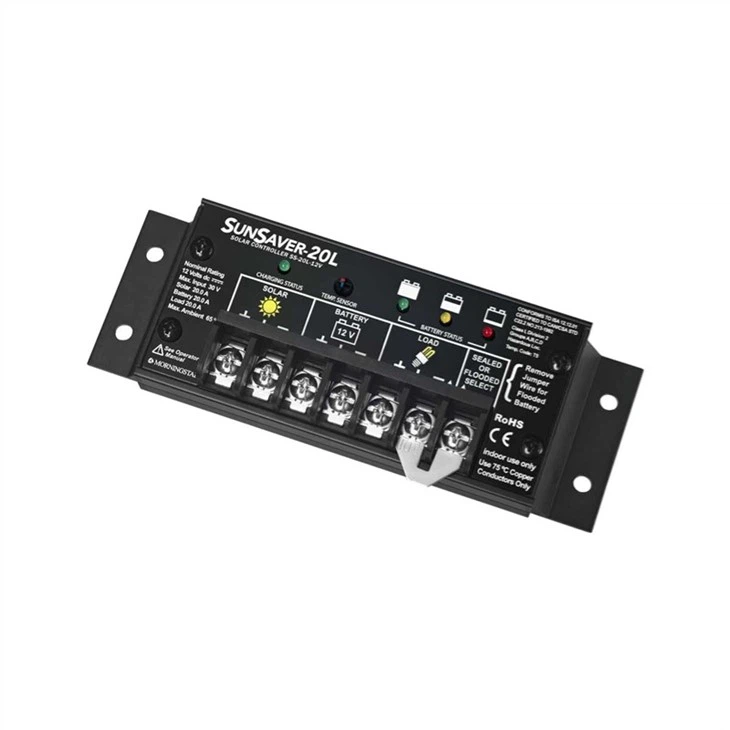

En laddningsregulator behövs varje gång ett batteri ansluts till likströmsutgången (DC) på solpaneler; oftast i små off-grid system. De två typerna av laddningskontroller är pulsbreddsmodulering (PWM) och maximal effektpunktspårning (MPPT).

Laddningsregulatorn reglerar strömstyrkan och spänningen som levereras till lasterna och eventuell överskottseffekt levereras till batterisystemet så att batterierna bibehåller sitt laddningstillstånd utan att bli överladdade. Under kvällen när det inte finns något solljus används batterikraften för att köra belastningen.

Att använda en solcellsmodul för underhållsladdning med låg ström kan göras säkert utan laddningsregulator så länge som solpanelens utgång är<1% of the battery capacity.

Ja, du kunde göra det. Spänningen är inte så stor oro, det är den ström som panelen kan ge.

Det som vanligtvis kallas en 12V-panel är vanligtvis en 36-cellmodul med en öppen kretsspänning på 22V, vilket ger maximal effekt vid 18V. Traditionellt skulle så kallade 24V-paneler ha dubbelt så många celler (72 celler), och de skulle göra 36V-44V i den övre änden. På senare tid finns det också många 60-cellmoduler som gör någonstans mellan 30V och 40V, vilket ibland också kallas "24V-paneler". Som du kan se är 12V-paneler inte riktigt 12V och 24V-paneler är inte riktigt 24V. De är vanligtvis utformade för att ta ut minst 30 procent mer än de batterier de är avsedda att ladda.

Detta fungerar utmärkt eftersom en PV-modul är (vid konstant ljusnivå) en konstantströmsenhet. Om du tittar på baksidan ser du att den har betyg för Isc (kortslutningsström) och Imax (maxström). Dessa två värden ligger vanligtvis ganska nära varandra. Nu... häng på hatten: Det här är strömmen som den laddas med oavsett vilken spänning du laddar vid. Kom ihåg att du redan gör detta när du kopplar en "12V panel" till ett 12V batteri, eftersom du faktiskt drar ner 22V på panelen till 12V.

Det är förstås inte särskilt effektivt att göra. Låt mig förklara. Låt oss säga att du har en 200W-modul med 72 celler. Vmp ska vara runt 36V och Imax bör vara runt 200/36=5,5 ampere.

Om du kopplar den modulen till ett 12V-batteri kommer den att ladda batteriet med 8,3 ampere och dra ner spänningen till vad batteriet klarar av. Om batteriet dras upp till t.ex. 14,7V kommer du att ladda med 14,7*5.5=80.85watt.

Oj, vart tog resten av kraften vägen? Den försvann eftersom modulen är konstant ström, och du gör arbetet med för låg spänning.

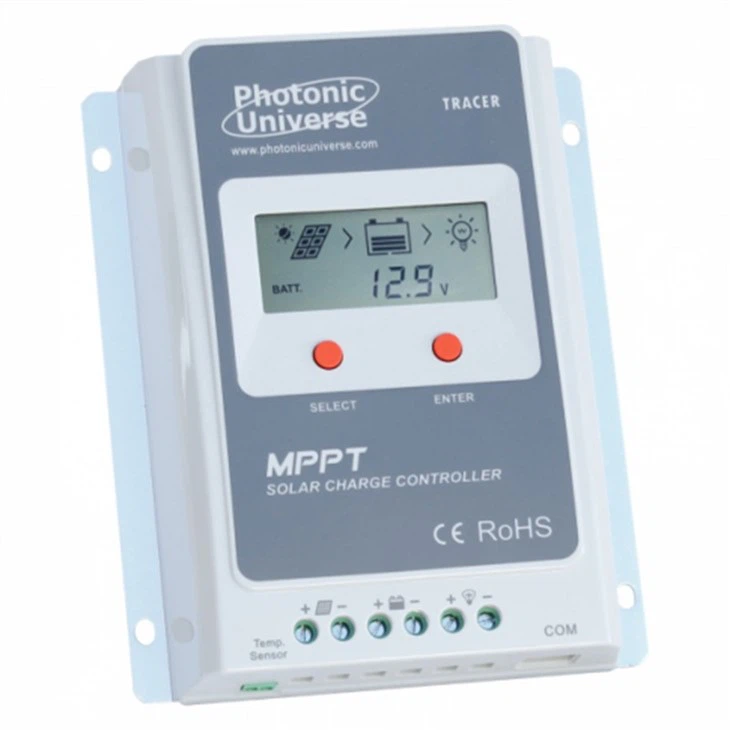

Det är här en MPPT kommer in. En MPPT är i huvudsak en automatiskt justerande DC-till-DC-omvandlare som syftar till att köra PV-modulen på optimal effektnivå (36V i vårt exempel), och sedan nedkonvertera spänningen (byte volt för ampere som en transformator gör) och ladda sedan 12V-batteriet på hela 200W, eller 200/14.7=13,6 ampere.

Så för att återgå till frågan: Kan jag ansluta en 24V solcellsmodul till ett 12V batteri? Visst... så länge den Imax som anges på baksidan av panelen inte skadar den, kan du göra det. Men det skulle vara fruktansvärt ineffektivt. Det bättre alternativet skulle vara att använda en MPPT-baserad laddningskontroll.
